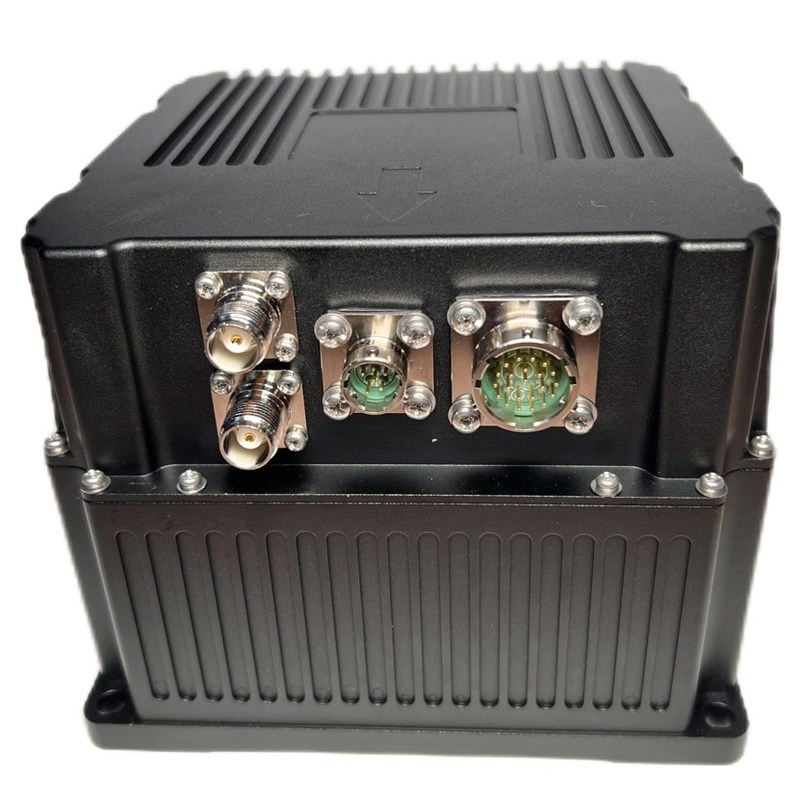

BTSTC-70S سیستم ناوبری یکپارچه ماهواره ای کوارتز شتاب انعطاف پذیر 12V-36VDC
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | BTSTC |
| گواهی: | CE |
| شماره مدل: | INS70S |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 |
|---|---|
| قیمت: | 26000 |
| جزئیات بسته بندی: | اسفنج و جعبه |
| زمان تحویل: | 2 هفته |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | 500 در ماه |
|
اطلاعات تکمیلی |
|||
| محدوده زاویه مسیر: | 0 تا 360 درجه | منبع برق: | 12V-36VDC |
|---|---|---|---|
| تعداد آنتن: | دو آنتن GNSS | ||
| برجسته کردن: | سیستم ناوبری یکپارچه ماهواره ای,سیستم ناوبری یکپارچه BTSTC-70S,سیستم ناوبری 12V-36VDC,BTSTC-70S integrated navigation system,12V-36VDC Navigation System |
||
توضیحات محصول
سیستم ناوبری یکپارچه ماهواره ای
سیستم ناوبری یکپارچه BTSTC-70S بر اساس ژایروسکوپ فیبر نوری سه محور با دقت بالا، شتاب سنج انعطاف پذیر کوارتز و
دستگاه موقعیت سنجی ماهواره ای دقیق می تواند اندازه گیری دقیق حالت، سرعت و موقعیت حامل در حال حرکت را تحقق بخشد.
ترکیب
* 70 جیروسکوپ سه محور یکپارچه فیبر نوری
* شتاب انعطاف پذیر کوارتز
* مدار تبدیل IF، کامپیوتر ناوبری
* گیرنده ناوبری ماهواره ای
* آنتن دریافت سیگنال ماهواره ای
* صفحه رابط
* منبع برق
* 2 آنتن اندازه گیری GNSS و سیم های اتصال
مشخصات فنی
محدوده اندازه گیری | محدوده زاویه مسیر | 0° ~ 360° |
| محدوده زاویه ارتفاع | ±90° | |
| محدوده زاویه رول | ±180° | |
| محدوده اندازه گیری سرعت زاویه ای | ±500°/s | |
| محدوده اندازه گیری شتاب | ±20g | |
| زمان تراز | جهت گیری GNSS موثر است | ≤1 دقیقه |
| جهت گیری GNSS نادرست است | ≤5 دقیقه | |
| دقت خود تراز | دقت تراز زاویه مسیر | ≤ 0.1 ° * sec (Lat) (1σ، Lat عرض جغرافیایی محلی) |
| تراز زاویه نگرش | ≤0.01° ((1σ) | |
دقت تراز ناوبری یکپارچه | دقت تراز زاویه مسیر | ≤ 0.1 ° (1σ،طول پایه ≥ 2 m) |
| تراز زاویه نگرش | ≤0.02° ((1σ) | |
دقت ناوبری بی وقفه خالص، 1H | دقت موقعیت | ≤2nmile/h ((CEP) |
| دقت سرعت | ≤1.2m/s ((RMS) | |
| حفظ زاویه مسیر | ≤0.02° ((1σ) | |
| حفظ زاویه نگرش | ≤0.01° ((1σ) | |
دقت ناوبری یکپارچه | موقعیت گذاری در یک نقطه | سطح ≤ 3m، ارتفاع ≤ 5m (RMS) |
| دقت موقعیت گیری کمکی RTK | سطح ≤ 2 سانتی متر، ارتفاع ≤ 5 سانتی متر (RMS) | |
| دقت سرعت | ≤0.03m/s ((RMS ،PDOP≤4) | |
| دقت زاویه مسیر | ≤0.03° ((1σ) | |
| دقت نگرش | ≤0.01° ((1σ) | |
عملکرد جیروسکوپ | ثبات بی طرفی صفر | ≤ 0.05 °/H (1σ، 10s صاف) |
| ثبات بی طرفی صفر | ≤ 0.015 °/H (1σ، 100s صاف کردن) | |
| تکرار بی طرفی صفر | ≤0.015°/h ((1σ) |
عملکرد شتاب سنج | ثبات بی طرفی صفر | ≤ 0.15 میلی گرم (1σ، 10s صاف) |
| ثبات بی طرفی صفر | ≤ 0.05mg (1σ، 100s صاف کردن) | |
| تکرار بی طرفی صفر | ≤0.05mg ((1σ) | |
سایر شاخص ها | منبع برق | 12V-36VDC |
| مصرف برق | مصرف برق در حالت ثابت ≤ 20W، مصرف برق گذرا ≤ 40W | |
| وزن | ≤3kg | |
| ابعاد کلی | 150mm × 150mm × 120mm | |
| ابعاد نصب | 137mm × 137mm ((4×φ6.5mm) | |
| تعداد آنتن ها | دو آنتن GNSS |
